船舶发动机涡轮增压器故障分析

户士丰 轮机长

涡轮增压器是一种通过回收废气能量增压发动机进气的关键设备，能显著提升发动机的热效率和输出功率。涡轮增压器可以转换废气中的热能和动能，进而提供更高的氧气供给量，使燃烧过程更为完全，不仅优化了燃料的燃烧效率，也减少了排放物的生成。

然而，涡轮增压器在高温高压的工作环境下，易受到材料疲劳、热循环应力和腐蚀的影响，从而出现如轴承损坏、叶轮裂纹、密封失效等多种故障。

１ 涡轮增压器工作原理

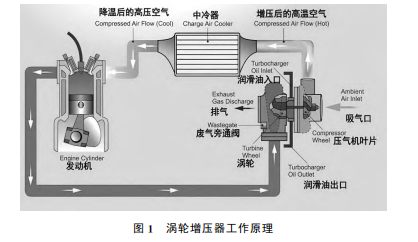

涡轮增压器主要由两部分组成：涡轮和压气机，通过一个共同的轴连接。发动机排放的废气首先进入涡轮侧，其中的高温高速气流推动涡轮叶片旋转。这种旋转通过中心轴传递到压气机，使压气机叶轮同样旋转。随着压气机叶轮的旋转，从空气滤清器吸入的空气被压缩，压缩后的空气进入发动机的燃烧室。在燃烧室中，这些高压空气与燃料混合， 促进燃料的燃烧效率，从而增加发动机的功率输出。涡轮增压器还 包括 一 些辅助的控制机制，如废气旁通阀 （wastegate）。当涡轮侧的压力超过系统所需的压力时，旁通阀会打开，部分废气将绕过涡轮，防止过度增压，确保发动机 运行在最佳状态。涡轮增压器工作原理如图１所示。

２ 涡轮增压器故障类型分析

涡轮增压器故障类型多样，主要可以分为机械故障、 热力学故障和控制系统故障。（１）机械故障通常涉及涡轮 和压气机叶轮的磨损或损坏、轴承失效以及密封部件的老 化。这些部件在高速旋转和高温高压的工作环境中容易 出现物理疲劳，如轴承和叶轮直接承受来自燃烧产生的废 气的冲击和压力。磨损或损坏的叶轮会导致压气机效率 下降，进而影响整个 发 动 机 的 输 出 性 能。（２）热 力 学 故 障

主要是由涡轮增压器内部温度控制不当造成的。过高的运行温度可能导致内部组件如轴承过热，甚至可能引起润 滑油的烧损和密封件的热衰退。长期在过高温度下工作不仅减少了组件的使用寿命，还可能引起不可逆的材料变形，影响整体的机械完整性。

（３）控制系统故障涉及涡轮增压器的电子监控和调节系统，这些系统负责监测涡轮增压器的工作状态并对其性能进行优化调整。

３ 船舶发动机涡轮增压器故障分析方法

３.1 振动分析

在涡轮增压器的正常运行中，振动水平应维持在一定范围内。标准振动速度通常不超过7.1ｍｍ／sRMS（Root MeanSquare），而振动加速度应低于0.71gRMS。当振动速度超过这一阈值时，通常表明涡轮增压器的某个组件（如轴承或叶轮）可能出现磨损或损坏。

例如，若轴承出现疲劳裂纹或润滑不良，振动的峰值频率通常会从标准的200Hz偏移至250Hz或更高，这种频率的偏移是诊断轴承问题的直接指标。在进行振动分析时，利用频谱分析是关键技术之一。频谱分析可以将复杂的振动信号分解为单一频率组件，便于识别出故障引起的特定频率变化。

例如，涡轮叶轮失衡可能导致在频谱上出现增幅的2X或3X频率分量（即叶轮旋转频率的两倍或三倍）。叶轮失衡通常会引起0.3g～0.45gRMS的振动加速度增加，而正常运行的加速度应低于0.2gRMS。

还可以采用时频分析和模态分析等技术，时频分析能够展示振动信号随时间变化的频率分布，这对于捕捉涡轮增压器运行过程中瞬态动态极为重要。模态分析则可以帮助识别涡轮增压器结构的固有振动模式，这些模式的异常变化通常与结构缺陷相关。

在振动分析实施过程中，振动传感器的放置和信号的采集也极为关键。传感器通常应安装在涡轮增压器的轴承座或接近叶轮的位置，以最大化故障信号的捕获。信号采集应使用至 少25600 Hz的采样率以确保足够的时间分辨率，从而捕捉快速变化的振动事件。

３.2 压力和性能测试

压力和性能测试通过精确测量涡轮增压器各个工作阶段的压力参数，以及整体的性能输出，来判断增压器是否存在故障或性能下降。该测试不仅反映了增压器的健康状况，还可以指出特定故障类型，如涡轮或压气机的机械损伤、气密性问题或效率下降。

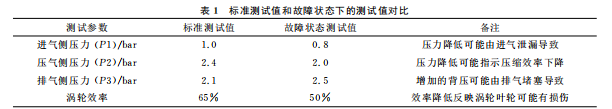

测试主要集中于以下几个关键参数：进气侧压力、压气侧压力、排气侧压力和涡轮效率。进气侧压力（通常称为P1）和压气侧压力（P2）的比值提供了增压器压缩比的直接读数，而排气侧压力（P3）则反映了排气系统的背压情况。涡轮效率则是衡量涡轮将排气能量转换为机械能的效率指标。标准测试值和故障状态下的测试值对比如表１所示。

通过这些参数的具体测试和比较，可以进行更深入的分析。例如，当压缩比（P2/P1）显著低于设计值时，可能表明压气机叶轮磨损或气体泄漏。效率的下降通常是由于涡轮叶轮的损坏或者因为涡轮增压器内部积碳过多导致的流动阻力增加。

性能测试不仅限于静态条件下的压力测量，还包括在变工况下对涡轮增压器的响应速度和稳定性进行测试。例如，通过对增压器在不同发动机转速下的压力响应进行测量，可以评估其动态性能。如果在高转速下压缩比无法达到预期值，可能是由于涡轮机械部分的动态不平衡或者控制系统的响应不足。

4 结语

通过振动分析、压力和性能测试等多种技术的综合运用，可以有效地诊断出涡轮增压器的具体故障类型及其原因，从而采取相应的修复措施。这些技术手段不仅帮助技术人员及时发现并解决问题，也为船舶发动机的预防性维护和性能优化提供了科学依据。

华洋海事中心有限公司 轮机长：户士丰
